Вертикална машина за етикетирање на тркалезна контејнер

Оваа машина е применлива за обележување на кружни површини, како што е тркалезен сад, детален опис на апликацијата како што следува во табелата:

Проблем	Опис на апликацијата
Применлив сад	Следниве сценарија можат да бидат избрани за една машина: 1) Тркалезен контејнер, како што е тркалезно шише 2) Кружна површина, како што е контејнер со дел од кружен лак
Применлив вид на етикета	Самолеплива етикета 1) Нетранспарентен како стандард 2) Транспарентен како изборен
Број на етикетата	1) 1 етикета 2) 2 етикети кои се испечатени на една ролна на етикетата

Следниве се референтните стилови на контејнерите:

Стандардни карактеристики

• Погоден за тркалезен сад или контејнер со пресек на кружен лак, сигнал или двојно обележување

• Нерѓосувачки челик 304 и легура на висока класа алуминиум како конструкција на машината

• Уникатните глави за обележување овозможуваат затегнување и затегнување на етикетата постабилно. И уверете се во точноста на обележувањето.

• Професионалецот етикетирање уредот го подобрува квалитетот на етикетирањето. За да нема брчки и меурчиња. И затегнатоста на преклопувањето.

• Вагите за калибрација се удобен уред за прилагодување на формата

• Контрола на HMI со PLC и екран на допир за да постигнете интелигентно работење и снимање проблеми

• Интелигентна контрола, автоматско снимање на фотоелектрици, без обележување на објекти, без автоматска корекција на етикетата

Изборни карактеристики

• Сензор за откривање на транспарентно обележување

• Интернет печатење со шифри

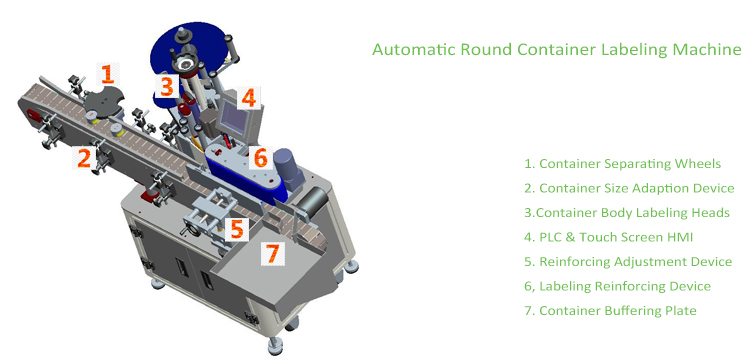

Според поставката на параметарот PLC преку HMI екранот на допир, контејнерот од возводно, преку транспортерот. Поминете ги тркалата за раздвојување на садот,. Синхронизирајте со системот за откривање на садот и означувањето, контејнерот добива точна ознака од страна на главите за обележување. Уредот за зајакнување на етикети ќе го обезбеди квалитетот на означувањето како последен чекор.

Освен за дизајнот на машината, конфигурацијата на клучните компоненти ќе го одреди квалитетот на машината или системот, подолу е конфигурацијата на потесен список на клучните компоненти:

Не	Компоненти	Материјал / краток список
1	Програмабилен контролор за логика	Делта, Сименс, Митсубиши, Паносоник
2	Екран на допир	Вајнвју, Сименс, Делта, Кинко, Паносоник
3	Stepper / Servo Motor	Теко, Делта, Паносоник, Лидершин
4	Конвертор на фреквенција	Делта, Шнајдер, Лидершин
5	Клучни електрични компоненти	Шнајдер, Чинт, Лс, Арка
6	Заштита на клучот и реле	Шнајдер, Деликси
7	Цилиндер, филтер	Airtac, SMC
8	Фотоцелозен сензор	Автоника, Keyence, Leuze, Panosonic, Datalic

Каталог 1J-x-xxxxx
Метод на контрола	Автоматско
Број на етикета	1 како стандард, или 2 етикети што се отпечатени на истата ролна за етикети
Транспарентност на етикетата	Нетранспарентно
Лепило	Самолепливи
Машина за кодирање / печатење	Исклучи
Ширина на етикетата	15-150 мм - Вклучете ја задната хартија
Должина на етикетата	20-340мм
Брзина на обележување	30-80 парчиња / мин за нормален мотор 40-120 парчиња / мин за серво мотор
означување толеранција	+/- 1мм
Дијаметар на контејнер	25-100 мм
Влезен дијаметар на ролери	280мм-Макс
Внатрешен дијаметар на ролери	76мм
Стандардна брзина	Серво мотор: 5 ~ 25м / мин Влечен мотор: 5 ~ 19м / мин
Потребно е компресирање на воздухот	Не се применува
Потрошувачка на воздух	Не се применува
Потребно е напојување	AC 220V 50 / 60HZ
Потрошувачка на електрична енергија	0,53Kw
Приближна тежина (нето)	185 кг
Димензија ('mm)	1950 * 1100 * 1300мм

Практично, споредете ја со едноставната машина на пазарот, повеќе се фокусираме на деталите, предностите, како што е прикажано во следната табела:

Означување на целта	Нашиот дизајн
Нема брчки	Вклучи разумен уред за водење етикети а) Водење и влечење на етикетата б) Одржување на напнатоста на етикетата, в) процеси за одвојување на етикети
Нема меурчиња	Разумни уреди за обележување и засилување
Точно обележување	а) Сензор за откривање на етикети со висок квалитет и прилагодлив став б) Уред за прилагодување на положбата на контејнерот в) Контрола на синхронизација на етикетирање
Флексибилно работење	а) Контрола на педалата / Автоматско откривање б) Единечни или двојни етикети в) Печатењето на кодови може да се интегрира г) Флексибилно програмирање со PLC д) Неопходна заштита, како краток спој, преоптоварување итн

Документација

Со цел да ви овозможи полесно да ги разберете нашите производи, следниве документи се достапни, но не и ограничени, да бидат обезбедени во фаза на набавка.

Не	Документ	Код	Опис
1	Водич за избор на производи	СГ	Да изберете или прилагодите соодветни производи за клиентите по повратните информации од Упатството за избор, кои вклучуваат позадина на проектот, параметрите и другите барања на клиентот
2	Профил на производи	ПП	За да им овозможи на клиентите да го разберат прегледот на производите, Објавувањата на основните карактеристики, апликација, конструкција, типични производи, одобренија и опции
3	Упатство за инсталација	ВО	Да се објасни чекорот на инсталација на опремата и да се вклучат и упатства за пуштање во работа
4	Упатство за користење	УМ	За покривање на содржината на операција и одржување и снимање проблеми

Нашите услуги

Прилагодување

Филозофија за прилагодување

Докажување на производот може да не ги исполнува вашите барања, нашата филозофија е да ја прилагодите вашата реална потреба, да го минимизирате капацитетот и функцијата во мирување. Да ви обезбедиме перформанси и балансирани производи. Следниве се факторите што ќе се земат предвид при прилагодувањето:

• Сензор за откривање на транспарентно обележување

• Интернет печатење со шифри

Водич за избор

Водичите за избор се достапни за промет, контактирајте со нас за да добиете поддршка за избор на производи и прилагодување.

Изјава

• Сликите што демонстрираат на овој профил претставуваат производи од опсег и подлежат на најновиот или прилагодениот дизајн
• Поради огромниот број ажурирање на документацијата, податоците наведени на овој профил може да не се ажурираат навремено, Ве молиме контактирајте со нашата служба за клиенти за најновата верзија.
• Функциите или функциите се појавуваат во овој профил, подлежен на дополнителен опис на понуда
